HW10 Pro-Cleaning and Maintenance

Металл хоолойг угсрах, задлах

Металл хоолойг үндсэн хэсэгт босоо байдлаар "товших" чимээ гарах хүртэл оруулна. Металл хоолойг сайтар түгжигдсэн эсэхийг шалгана уу (Зураг 1). Металл хоолойг салгахын тулд металл хоолойг суллах товчлуурыг төгсгөл хүртэл нь дарж, металл хоолойг дээш татна.(Зураг 2)
Зайны багцыг угсрах, задлах
1. Зайны багцыг үүрний дагуу гулсуулж, "товших" чимээ гарах хүртэл зайны багцыг чанга дар. Зайны багц түгжигдсэн байна.
2. Зайны багцыг суллах товчийг дараад зайны багцыг тайлахын тулд батерейг угсралтын эсрэг чиглэлд татна уу.
Тайлбар: Зайны багцыг солихоос бусад тохиолдолд зайг байнга гаргаж авах шаардлагагүй.

Гар тоос сорогчийн угсралт

Гарын тоос сорогчийн тоосны аяганы сорох оролтыг үндсэн машины тагны ховилд оруулна.

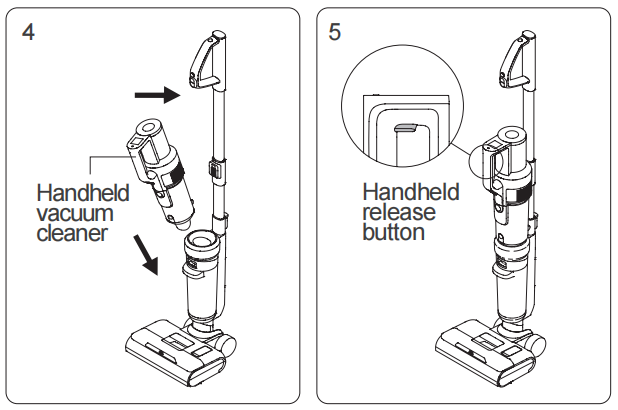

Гар цэвэрлэгчийг "товших" чимээ гарах хүртэл металл хоолой руу түлхэж, гар тоос сорогч үндсэн хэсэгт амжилттай суурилуулагдана. Мөн энэ үед машиныг босоо тоос сорогч болгон ашиглаж байна (Зураг 4). Гар тоос сорогчийг салгахын тулд гар утсыг суллах товчлуурыг дарж, гар тоос сорогчийг диагональ байдлаар дээш өргөхөд хангалттай. (Зураг 5)

Цэнэглэх суурийн угсралт

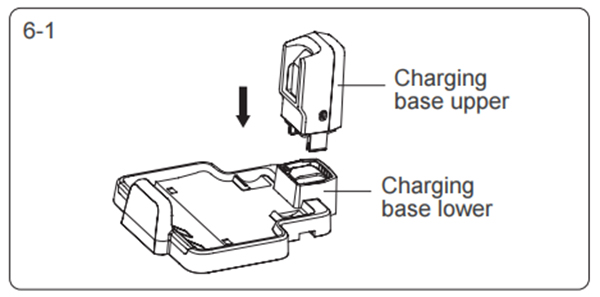

Цэнэглэх суурийн дээд хэсгийг доод тал руу нь "товших" дуу гарах хүртэл дар. (Зураг 6-1)

Цэнэглэгчийн угсралт

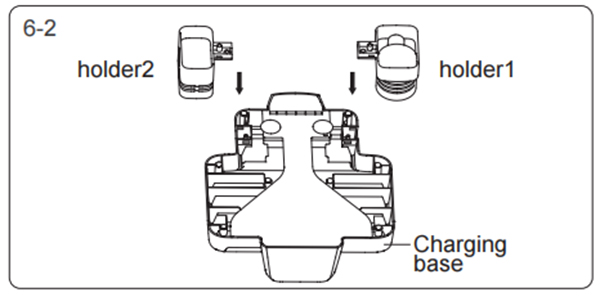

Цэнэглэгч 1 ба 2-р баригчийг "товших" дуу гарах хүртэл дарна уу.(Зураг6-2)

Машиныг цэнэглэх сууринд байрлуул

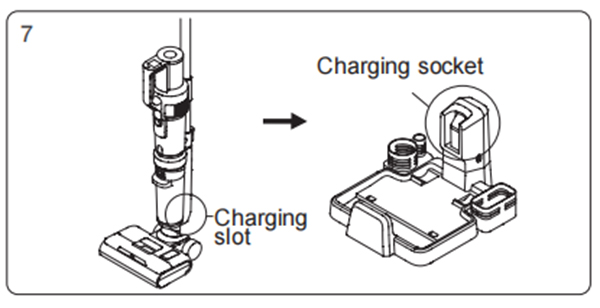

Машиныг цэнэглэх сууринд нь буцааж тавихын тулд машины бариулыг барьж, машиныг өргөж, машины ёроолд байрлах цэнэглэх үүрийг цэнэглэх суурин дээрх цэнэглэх үүр рүү чиглүүлж, машиныг цэнэглэх сууринд хийнэ. Машиныг ашиглахын тулд машины бариулыг барьж, машиныг цэнэглэх сууриулаас нь өргөж гаргана.(Зураг 7)

Бохир усны сав угсрах, задлах

Бохир усны савыг буулгахын тулд нэг гараараа машиныг барьж, нөгөө гараараа бохир усны савыг барьж, бохир усны савыг суллах товчлуурыг дарж бохир усны савыг гаргана. (Зураг 8-1)
Бохир усны савыг угсрахдаа бохир усны савны ёроолыг үндсэн хэсэгт байрлуулж, бохир усны савыг үндсэн хэсэг рүү "товших" чимээ гарах хүртэл түлхэнэ. (Зураг 8-2)

Brushroll цонх, сойзны дугуй угсрах, задлах

Цонхыг тайлахын тулд сойзтой цонхны түгжээг бариад дээш татна уу.

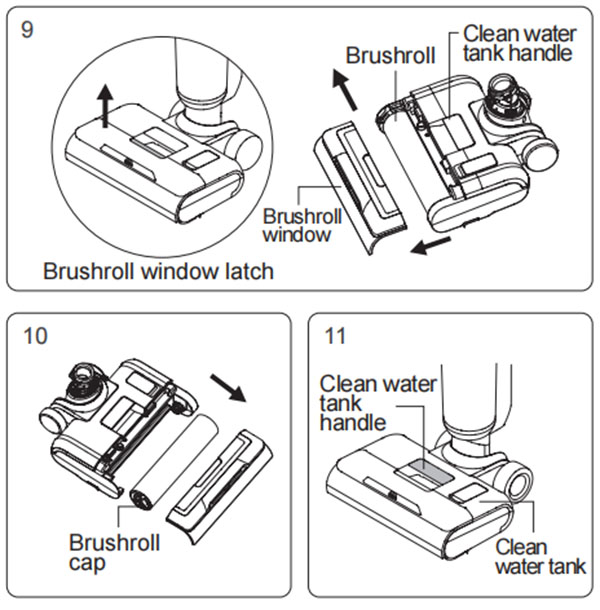

Цонхыг угсрахдаа сойзтой цонхны хоёр талд байгаа хавчааруудыг шалны толгойн хоёр талын нүхтэй зэрэгцүүлнэ. "Товших" дуу гарах хүртэл сойзны цонхыг доош дар. (Зураг 9)
Сойзны дугуйг задлах/усгах: Сойзны дугуйны зүүн тагийг хуруугаараа сугалж гаргана. Сойзны боолтыг бариад, сойзны дугуйг зүүн талд нь араа руу шургуулж, сойзны ороомог цорго руу хийнэ. (Зураг 10)
Цэвэр усны сав угсрах, задлах
Цэвэр усны савыг буулгахын тулд цэвэр усны савны бариулыг барьж, цэвэр усны савыг татаж аваарай. Цэвэр усны савыг угсрахын тулд цэвэр усны савыг цорго руу буцааж, сойзны цонхтой зэрэгцүүлнэ. (Зураг 11)

Бүтээгдэхүүний хэрэглээ

Анхаарна уу: Анх удаа ашиглаж байгаа бол ашиглахаасаа өмнө машинаа бүрэн цэнэглэнэ үү.

Босоо тоос сорогч ашиглах

Бариулыг асаах/унтраах товчийг дарснаар LCD дэлгэц болон гоёл чимэглэлийн гэрэл асна, өгөгдмөл нь Авто горимд байна (Зураг 12), Шалны горимд шилжихийн тулд горимын товчлуурыг дарна уу (Зураг 13), горимын товчлуурыг хоёр удаа дарна уу. Турбо горим (Зураг 14), хивсний горимд шилжихийн тулд горимын товчлуурыг гурван удаа дарна уу (Зураг 15).

Автомат горим руу буцахын тулд горимын товчлуурыг дахин дарна уу. Бариулыг асаах/унтраах товчийг дахин дарж машиныг унтрааж, дэлгэц болон гоёл чимэглэлийн гэрэл унтарна.

Тайлбар:

1. Хивс цэвэрлэхдээ эхлээд шалны толгойг цэвэрлэж (дэлгэрэнгүйг "Цэвэрлэгээ ба засвар үйлчилгээ, шалны толгойн цэвэрлэгээ" хэсгээс үзнэ үү), хивсний сойзыг солино уу.
2. Шалыг цэвэрлэх эсвэл өөрөө цэвэрлэх үед сойзны цонхыг дээш гулсуулсан эсэхийг шалгана уу.(Зураг 16-1)
3. Хивс цэвэрлэх явцад сойзны цонх доошоо гулссан эсэхийг шалгана уу.(Зураг16-2)
4. Зайны цэнэгийн түвшин 20%-иас бага үед хивсний горим болон Турбо горимд шилжих боломжгүй.

Ус шүрших функц

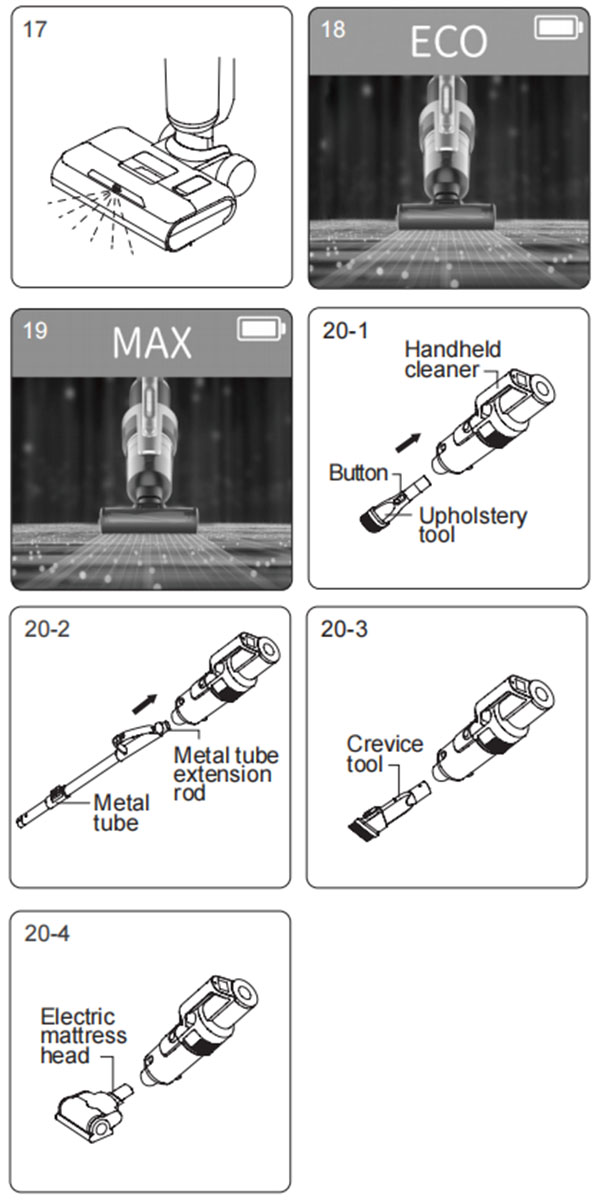

Босоо тоос сорогч ажиллаж байх үед ус шүрших товчийг дарж, шүршигч ам нь сэнс хэлбэртэй ус цацдаг; ус цацахыг зогсоохын тулд ус цацах товчлуурыг суллана. (Зураг 17)

Гар тоос сорогч ашиглах

Гар цэвэрлэгчийг аваад гарны асаах/унтраах товчийг дарахад дэлгэц болон гоёл чимэглэлийн гэрэл асна, өгөгдмөл нь ЭКО горимд байна (Зураг 18), MAX горимд шилжихийн тулд гар горимын товчлуурыг дарна уу (Зураг 19), Дараа нь ЭКО горимд буцаж шилжих гар горимын товчлуур; Гарын асаах/унтраах товчийг дахин дарж машиныг унтрааж, дэлгэц болон гоёл чимэглэлийн гэрэл унтарна.

Гар тоос сорогчийг бүрээсийн хэрэгсэл, хагарлын хэрэгсэл, цахилгаан матрас толгой эсвэл металл хоолойгоор холбож, янз бүрийн газрыг цэвэрлэх боломжтой.

1. Тавилгын гадаргуу дээрх тоос, тоосонцорыг бүрээсийн хэрэгслээр холбоно. (Зураг 20-1)

2.Өндөр газрын тоосыг цэвэрлэхийн тулд металл хоолойгоор холбоно. Металл хоолойн дээд тагийг онгойлгож, металл хоолойг сунгахын тулд бариулын товчлуурыг дээш дарж, дараа нь гар тоос сорогчийн сорох оролтонд хоолойг оруулна.
өндөр газар тоосыг цэвэрлэ. (Зураг 20-2)

3. Нарийхан газрыг цэвэрлэхийн тулд хагарлын хэрэгслээр холбоно. (Зураг 20-3)

4. Ор эсвэл даавуу буйдан дээрх тоос, үс, тоосны хачиг зэргийг цэвэрлэхийн тулд цахилгаан матрас толгойг холбоно. (Зураг 20-4)

Тайлбар

1. Зайны цэнэг 20%-иас бага байх үед түүнийг max горимд шилжүүлэх боломжгүй.

2. Гар тоос сорогч ашиглахдаа усыг тоос соруулж болохгүй, эс бөгөөс моторт гэмтэл учруулна.

Машины цэнэглэлт

Адаптерийг цахилгаан тэжээлд холбож, босоо тоос сорогчийг цэнэглэж эхлэхийн тулд цэнэглэх сууринд хийнэ.(Зураг 21)

Тайлбар

1. Эхний хэрэглээний өмнө батерейг бүрэн цэнэглэж, хоёр дахь удаагаа цэнэглэхийн өмнө батерейг хоослох хэрэгтэй.
2. Хэрэв бүтээгдэхүүн удаан зогсох бол гурван сар тутамд нэг удаа цэнэглэнэ үү;
3. Цэнэглэхгүй байгаа үедээ санамсаргүй хүрэлцэх аюулаас сэргийлэхийн тулд адаптерийг залгуураас салгаж авна уу.

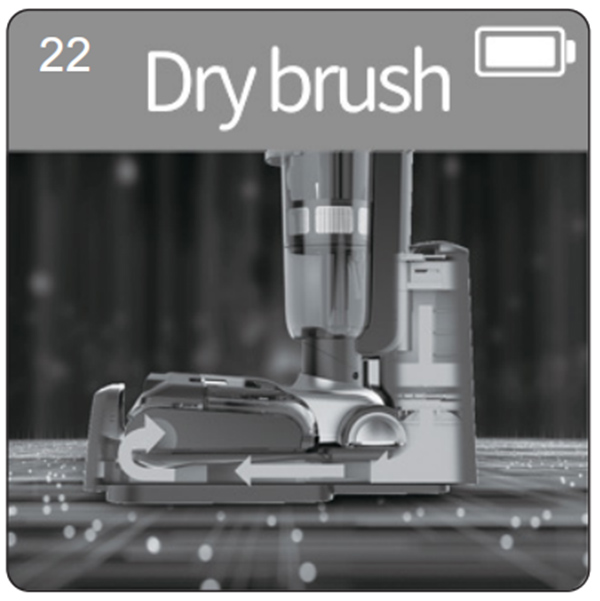

Brushroll-ийн агаараар хатаах функц (Зураг 22)

Цэнэглэх горимд бариулын горимын товчлуурыг 3 секунд дарж, 4 цагийн турш сойзоор агаараар хатаах горимд орно. Агаарт хатаах явцад гоёл чимэглэлийн гэрэл асаалттай байх ба сойз нь агаарт хатаах байрлалыг тохируулахын тулд завсарлагатайгаар бага зэрэг эргэлддэг; Хатаах горимыг унтраахын тулд дахин горимын товчлуурыг дарна уу.

Тайлбар

Энэ горим нь чийгтэй сойзоор нян үржүүлэх, үнэр гаргахаас сэргийлэх зорилготой юм. (Дэлгэцийг 22-р зурагт үзүүлэв)

Brushroll болон агаарын замыг өөрөө цэвэрлэх функц

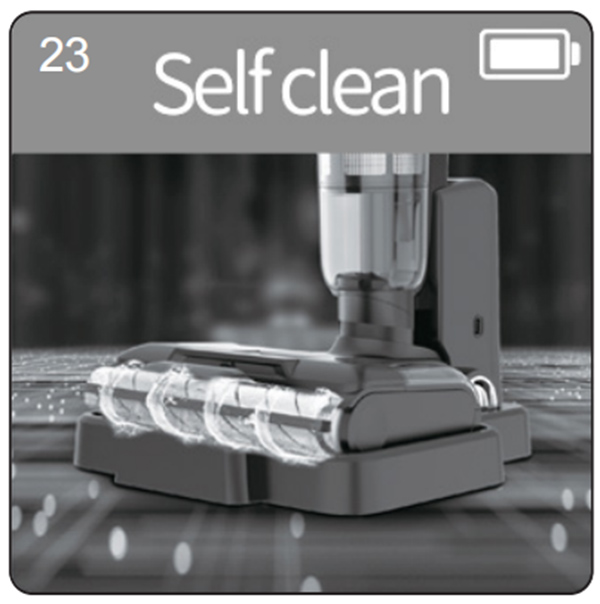

Цэнэглэх горимд өөрийгөө цэвэрлэх товчийг дарж цэвэрлэх горимд орно (Дэлгэцийг 23-р зурагт үзүүлэв). Өөрийгөө цэвэрлэж дууссаны дараа машин нь сойзоор агаараар хатаах горимд орж, цэнэглэх горим руу буцна; өөрийгөө цэвэрлэх явцад өөрийгөө цэвэрлэх горимыг урьдчилан дуусгахын тулд асаах/унтраах товчийг дарснаар машин дахин цэнэглэх горимд шилжинэ.

Тайлбар

1. Өөрийгөө цэвэрлэх горим нь зөвхөн шалны агаарын зам болон хатуу шалны сойз цэвэрлэх зориулалттай. Хивсний сойз дээр өөрөө цэвэрлэж болохгүй.
2. Өөрийгөө цэвэрлэх горимыг асаахын өмнө эхлээд бохир усны саванд байгаа бохир усыг зайлуулж, машиныг цэнэглэх тавиур дээр сайтар байрлуулсан, адаптер нь залгуурт холбогдсон, цэнэглэх тавиуртай холбогдсон эсэхийг шалгана уу. Цэвэр усны сав нь хамгийн багадаа 1/2 усны эзэлхүүнийг хадгалдаг; Өөрийгөө цэвэрлэж дууссаны дараа бохир усны савыг дахин цэвэрлэнэ үү.
3. Зайны цэнэг 10%-иас бага буюу тэнцүү байх үед өөрийгөө цэвэрлэх горимыг асаах боломжгүй бөгөөд тодорхой хугацаанд цэнэглэсний дараа хэвийн асаах боломжтой.

Цэвэр усны савны хоосон үзүүлэлт

Ус шүрших функцийг ашиглах үед дуу хоолой/дэлгэц "Цэвэр ус байхгүй, ус дүүргэ" (Зураг 24 ба 25-р зураг ээлжлэн гарч ирнэ) гарч ирнэ, машиныг унтрааж, цэвэр усны саванд ус нэмнэ үү. цэвэр горим, хэрэв цэвэр усны саванд ус байхгүй нь тогтоогдвол сойзны өөрөө цэвэрлэх ажиллагааг зогсооно. Үргэлжлүүлэн өөрийгөө цэвэрлэхийн тулд цэвэр усны саванд ус нэмээд бохир усны савыг хоослоод өөрийгөө цэвэрлэх горимыг дахин эхлүүлнэ үү.

Тайлбар

Цэвэр ус нэмэхдээ та тоноглогдсон JIMMY цэвэрлэгээний уусмал нэмж болно, нэг сав дүүрэн усны савны харьцаа нь ойролцоогоор 1 лонх цэвэрлэх уусмал, усны температур 40 хэмээс хэтрэхгүй.

Цэвэр усны савыг дүүргэх: Цэвэр усны савыг салгасны дараа ус дүүргэх залгуурыг онгойлгож, усны оролтын нүхийг ил гаргахын тулд хажуу тийш эргүүлж, цэвэр ус болон цэвэрлэх уусмалыг хийнэ, дараа нь анхны байрлалд нь залгаад дахин суулгана. шалны толгой хүртэл цэвэр усны сав. (Зураг 26)

Бохир усны сав дүүрсэн үзүүлэлт Босоо байрлалтай тоос сорогч бохир усны сав дүүрсэнийг илрүүлэхэд машин бүхэлдээ зогсон дуут сануулга өгнө. Бүрэн бохир усны савыг цэвэрлээд буцааж тавина уу. (Зураг 27, Зураг 28-ыг ээлжлэн харуулах) Өөрөө цэвэрлэх горимд бохир усны сав дүүрсэн нь тогтоогдвол машин ажиллахаа больж, дуут сануулга өгнө. Бүрэн бохир усны савыг цэвэрлээд буцааж тавина уу. Бохир усны савны цэвэрлэгээ: Бохир усны савны дээд таг, шүүлтүүрийн хүрээг гаргаж, бохир усаа асгаж, угаасны дараа бохир усны савыг угсарч, шалны толгой дээр тавина. (Дэлгэрэнгүйг "Бохир усны савыг цэвэрлэх, арчлах" хэсгээс үзнэ үү)

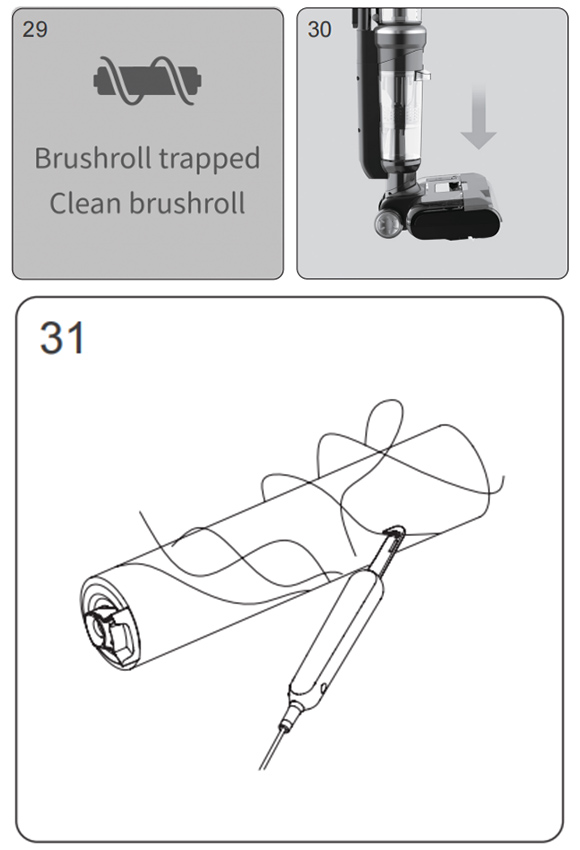

Сойз гацсан үзүүлэлт Цэвэрлэгч ажиллах эсвэл цэвэрлэх горимд байх үед сойз гацсан тохиолдолд машин бүхэлдээ зогсон дуут сануулга өгнө. (Зураг 29, Зураг 30-ыг ээлжлэн харуулна) Сойзны ороомог гаргаж, сойз дээрх гадны биет эсвэл орооцолдсон үсийг цэвэрлэнэ үү. Сойз цэвэрлэх: Цонхыг авсны дараа сойзны боолтыг сугалж, сойз дээрх ороомог үсийг цэвэрлэхийн тулд сойз дээрх ирийг ашиглан сойзны ороомог болон шалны толгойд наалдсан гадны бодисыг цэвэрлэж, сойз болон цонхны ар талыг суулгана. (Зураг 31) (Дэлгэрэнгүйг "Шалны толгойн угсралтын цэвэрлэгээ, засвар үйлчилгээ" хэсгээс үзнэ үү)

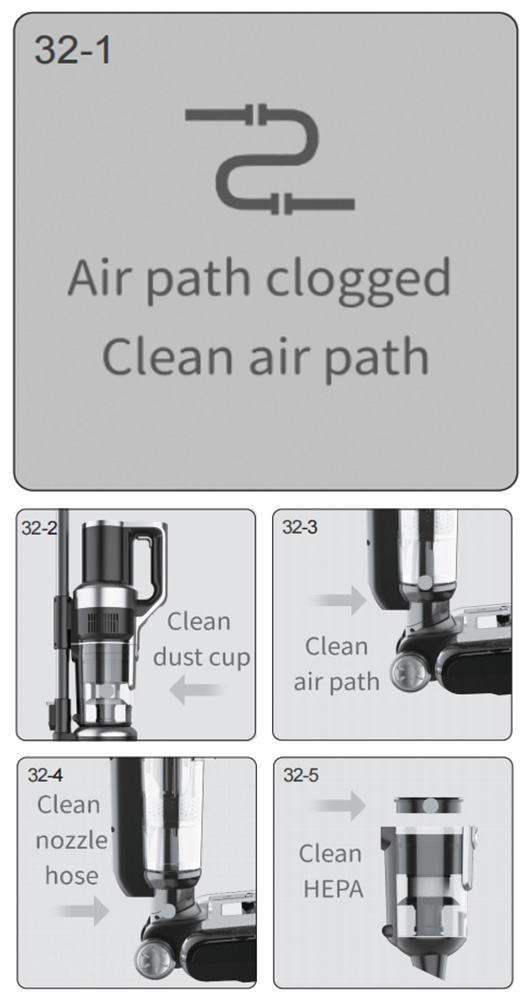

Агаарын замыг хаасан үзүүлэлт Босоо цэвэрлэгч ажиллах эсвэл өөрөө цэвэрлэх горимд байх үед агаарын зам хаагдсан тохиолдолд машин ажиллахаа больж, дуут сануулга өгнө. Дэлгэцийн дэлгэц дээрх зааврыг дагаж бөглөрсөн хэсгүүдийг шалгаж, цэвэрлэнэ үү. Гар тоос сорогч ажиллаж байх үед агаарын зам хаагдсан тохиолдолд цэвэрлэгч автоматаар зогсдог. Энэ үед тоосны аяга болон HEPA-г цэвэрлэх шаардлагатай. (Дэлгэц дээр гарч буй агуулга нь: босоо тоос сорогчийн бөглөрлийг Зураг 32-1, 32-2, 32-3, 32-4, 32-5, гар тоос сорогчийн бөглөрөлтийг үзүүлэв. Зураг 32-1, 32-2)
Агаарын замын цэвэрлэгээ: 1. Бохир усны савыг задалж, бохир усны савны дээд таг, шүүлтүүрийг гаргаж, бүх эд ангиудыг угааж, буцааж угсарна. 2. Шалны толгойн агаарын зам доторх шороо, гадны биет, үсийг гуурсан сойз ашиглан цэвэрлэ. 3. Тоосны аягыг авч, тоосны аягыг хоослон, HEPA-г зайлуулж, дараа нь циклоныг гаргаж аваад задалж, бүх хэсгийг цэвэрлэж, тоосны аягыг угсарна. (Дэлгэрэнгүйг "Цэвэрлэгээ ба засвар үйлчилгээ" хэсгээс үзнэ үү)

Дууны функц Шинэ машины дуу хоолой нь анхдагчаар асаалттай байгаа тул дууг хаахын тулд дуугүй товчийг дарна уу; дууны функцийг асаахын тулд дууг хаах товчийг дахин дарна уу. (Зураг 33) Тэмдэглэл: Гар тоос сорогч ашиглах үед дуу хоолойн функц байхгүй.

Зайны тэжээлийн үзүүлэлт Босоо цэвэрлэгч ажиллаж байх үед "Батерей бага байна. Зайгаа цэнэглэнэ үү" гэсэн дуу хоолой байвал цэнэглэж дууссаны дараа ашиглана уу. (Зураг 34) Босоо цэвэрлэгч ажиллаж байх үед "Батарей бага байна. Машин удахгүй унтарна. Зайгаа цэнэглэнэ үү" гэсэн дуу сонсогдох юм бол цэнэг дуусч, автоматаар унтарна. Ашиглахад төлбөр төлөх шаардлагатай. Тоос сорогч ашиглах үед дэлгэцийн баруун дээд буланд байгаа дүрс нь зүүн батерейны хүчийг харуулдаг: бүрэн сүлжээ нь 75% - 100% батерей гэсэн үг; 3/4 сүлжээ гэдэг нь 50% - 75% батерей гэсэн үг; 1/2 сүлжээ гэдэг нь 25% - 50% батерей гэсэн үг; 1/4 сүлжээ гэдэг нь батерейны 1% - 25% гэсэн үг; хоосон зай нь зай хоосон байна гэсэн үг бөгөөд үүнийг ашиглахын өмнө цэнэглэх шаардлагатай.

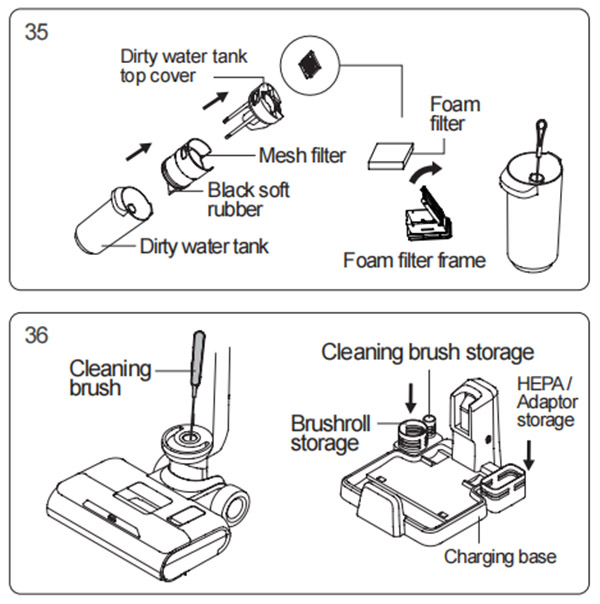

Цэвэрлэгээ, засвар үйлчилгээ Бохир усны савыг цэвэрлэх(Зураг 35) Тоос сорогчийг унтраасны дараа бохир усны савыг авч, усны савны дээд тагийг өргөж, хөөсөн шүүлтүүрийн хүрээг аваад хөөсөн шүүлтүүрийн хүрээний таглааг онгойлгож, хөөс шүүлтүүрийг гарга. Усны саванд бохир ус, шороо асгаж, дараа нь бохир усны сав, усны савны таг, хөөсөн шүүлтүүрийн хүрээ, хөөс шүүлтүүрийг угаана. Хэрэв бохир усны савны хоолойд гадны биет байгаа бол түүнийг цэвэрлэх сойзоор цэвэрлэж болно; угаасны дараа дээрх хэсгүүдийг хатаана. Дараа нь бүх эд ангиудыг бохир усны саванд буцааж угсарна. Жич: 1. Босоо тоос сорогч хэрэглэсний дараа бохир савыг нэн даруй цэвэрлэхийг зөвлөж байна; 2. Шүүлтүүрийг дахин суулгахдаа шүүлтүүрийн доорх хар зөөлөн резинийг эвхэж болохгүй. Шалны толгойг цэвэрлэх (Зураг 36) Сойзны цонх, сойз, цэвэр усны сав, бохир усны савыг авсны дараа цэвэрлэх сойзыг бохир усны савны суурилуулах байрлалын доор дугуй нүхээр оруулаад хоолой дахь гадны биет, хайрсыг цэвэрлэ. мөн бөглөрсөн үс; Цэвэрлэх сойз дээрх ирийг ашиглан сойз дээрх орооцолдсон үсийг таслах; Машины бохир хэсгийг арчина (сойзыг хатаахын тулд дагалдах хэрэгсэлд байрлуулж болно). Тайлбар: Сойзыг авсны дараа шалны толгойг тусад нь угааж болохгүй.

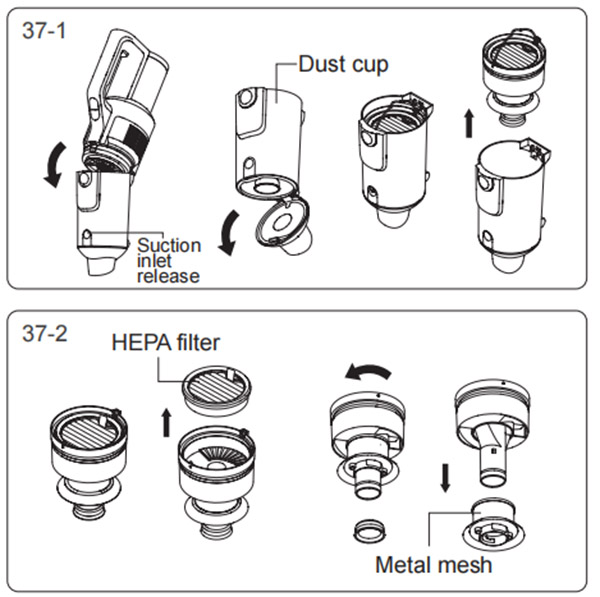

Тоосны аяга цэвэрлэх (Зураг 37-1,37-2) Гарын тоос сорогчоос тоосны аягыг авахын тулд тоосны аяга гаргах товчийг дарна уу; сорох оролтыг суллах товчийг дарж сорох оролтыг нээж, тоосны аягыг хоослох; Циклоны угсралтыг гаргаж авах; HEPA шүүлтүүрийг зайлуулах; Төмөр торыг барьж, эргүүлж, төмөр торыг онгойлгож, дараа нь доошоо буулгана. Хэсэг бүрийг цэвэрлэж, арчиж, хатаасны дараа тоосны аягыг ээлжлэн угсарч, дараа нь гар тоос сорогч дээр суулгана.
